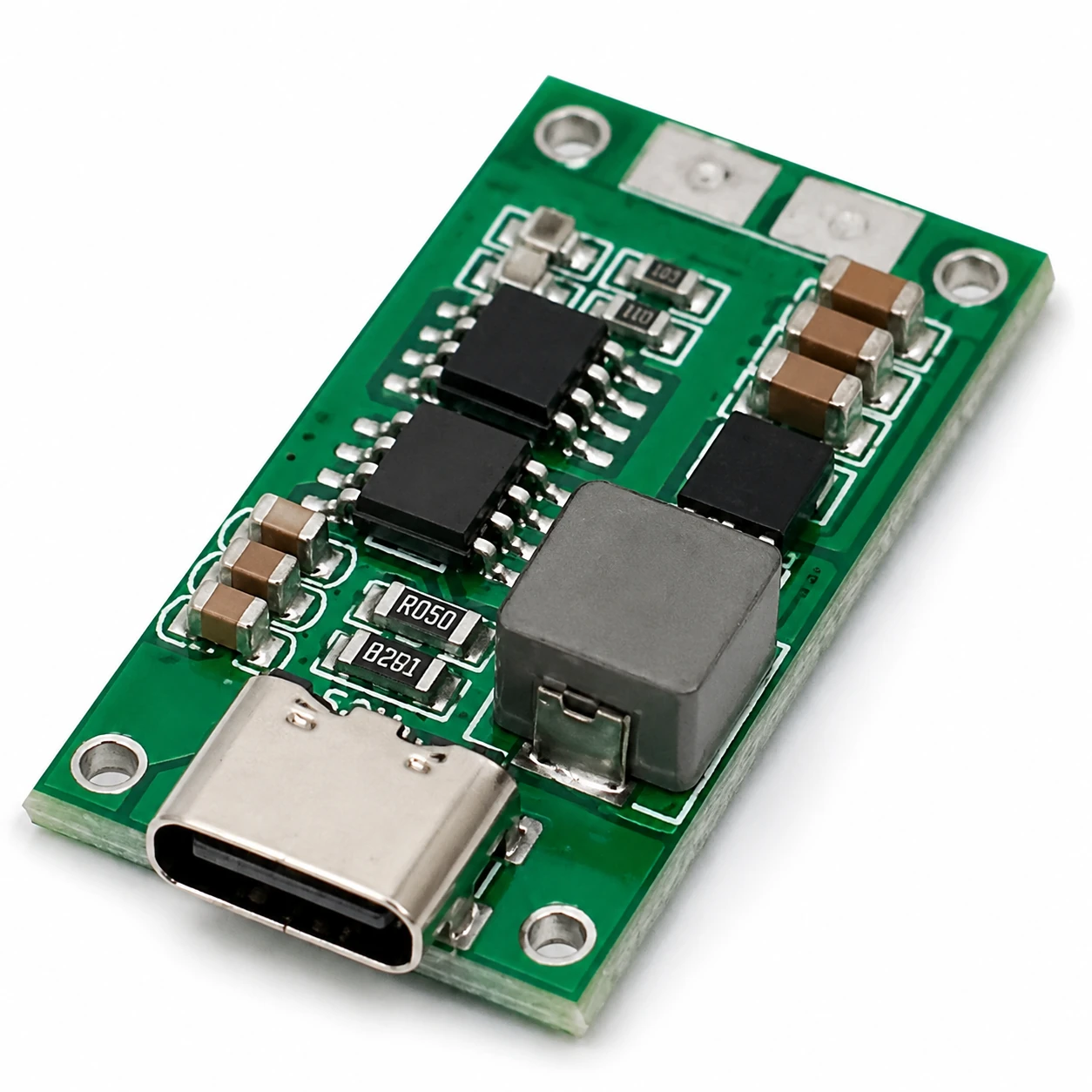

این ماژول یک راهحل کامل و استاندارد برای ساخت پاوربانکها و پکهای تغذیه 12 ولتی مبتنی بر باتری لیتیومی است. با بهرهگیری از ورودی Type‑C و مدار شارژ دقیق 1A/2A، امکان شارژ مطمئن و سریع پک 3 سل را فراهم میکند.
برد به یک خروجی مستقل مجهز شده که ولتاژ مستقیم پک (حدود 9.6 تا 12.6 ولت) را با توان بالا شارژ میکند. استفاده از MOSFETها و محافظتهای داخلی، عملکرد ایمن را حتی در مصرفهای 4 آمپر تضمین میکند.
این محصول انتخابی ایدهآل برای رباتیک، پروژههای قابل حمل، سیستمهای روشنایی، تجهیزات RC و هر کاربردی است که نیاز به یک برد منبع تغذیه 12 ولت سبک وتایپ c داشته باشد.
🔧 توضیح فنی در این ماژول کنترلر شارژ مخصوص پکهای 3S Li‑ion استفاده شده که وظیفه کنترل ولتاژ هر سل را طبق پروفایل استاندارد CC/CV انجام میدهد. مسیر خروجی از طریق MOSFETهای Low‑RDS(on) تقویت شده تا تحمل جریان بالا را بدون افت ولتاژ اضافی فراهم کند. ورودی Type‑C با رگولاتور داخلی، ولتاژ 5 ولت را به سطح لازم برای شارژ سهسل ارتقا داده و جریان محدود شده قابل انتخاب 1A یا 2A از طریق جامپر SMD اعمال میشود. طراحی برد شامل مساحت کافی برای دفع حرارت بوده و مسیرهای OUT بهصورت پهنمسیر برای جریان 4 آمپر تقویت شدهاند.(برای استفاده از 4 امپر جریان بهتر از هیت سینک استفاده کنید )
